Установка спутниковой антенны

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже. Так же вы можете обратиться в фирменный салон Триколора или к авторизованному дилеру.

ШАГ 1: Выберите место для установки антенны.

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

ШАГ 2: Соберите антенну

  1. Соберите антенну согласно инструкции по эксплуатации.
  2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
  3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.

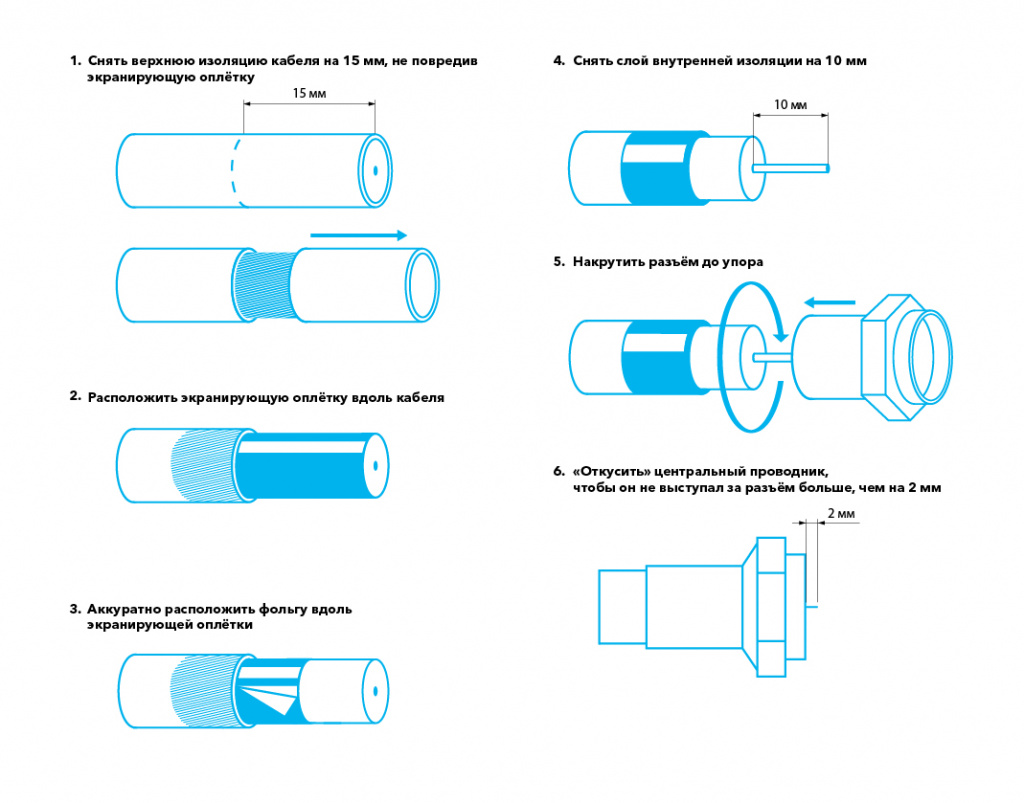

  4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
    • Соберите антенну согласно инструкции по эксплуатации.
    • Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
    • Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
    • Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
    • Инструкция по установке антенны
  5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.
  6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
  7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
  8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

Инструкция по установке антенны

ШАГ 3: Отрегулируйте антенну

  1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.



    Для спутника «Экспресс-АМУ1» и/или Eutelsat 36B

    Город

    Угол места (град.)

    Азимут

    Архангельск

    17

    185

    Астрахань

    37

    196

    Белгород

    32

    181

    Брянск

    29

    178

    Владимир

    26

    185

    Волгоград

    34

    191

    Вологда

    23

    185

    Воронеж

    31

    184

    Екатеринбург

    22

    209

    Иваново

    25

    186

    Казань

    25

    196

    Калуга

    28

    180

    Кострома

    24

    186

    Краснодар

    38

    184

    Курск

    31

    180

    Москва

    27

    181

    Мурманск

    13

    177

    Нижний Новгород

    26

    190

    Ростов-на-Дону

    36

    185

    Самара

    28

    198

    Санкт-Петербург

    22

    173

    Саратов

    30

    193

    Ставрополь

    38

    188

    Тюмень

    20

    214

    Челябинск

    23

    210



    Для спутника «Экспресс-АТ1»

    Город

    Угол места (град.)

    Азимут

    Абакан

    21

    222

    Барнаул

    24

    213

    Братск

    14

    231

    Воркута

    14

    188

    Диксон

    6

    206

    Екатеринбург

    25

    185

    Енисейск

    17

    221

    Игарка

    11

    213

    Иркутск

    16

    235

    Калининград

    19

    138

    Каргасок

    20

    208

    Кемерово

    21

    215

    Красноярск

    18

    222

    Курган

    26

    191

    Кызыл

    21

    225

    Ленск

    6

    242

    Мирный

    6

    241

    Надым

    15

    198

    Нижневартовск

    19

    203

    Новокузнецк

    22

    217

    Новосибирск

    23

    212

    Норильск

    9

    214

    Ноябрьск

    17

    202

    Омск

    25

    201

    Сургут

    19

    200

    Тобольск

    23

    194

    Томск

    21

    214

    Туруханск

    12

    214

    Улан-Удэ

    14

    238

    Усть-Илимск

    13

    231

    Ханты-Мансийск

    20

    195

    Челябинск

    27

    187

    Чита

    11

    243



    Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приёма телеканалов используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

  2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъёма производите по методике, приведенной выше.
  3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

Если уровень сигнала менее 70%*, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум до значений указанных в таблице ниже.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов. Выберите ближайшего дилера.

*Уровень силы и качества сигнала в зависимости от модели и версии ПО приемника.


Модель приёмника

Версия ПО

Уровень силы и качества сигнала

GS B627L, GS B623L, GS B626L, GS B622L, GS B621L

5.2.210, 5.5.153

не менее 30%

GS B520, GS B522, GS B531N, GS B533M, GS B534M, GS B521, GS E521L, GS B521H, GS B521HL, GS C592, GS B531M, GS B532M, GS B5310, GS B5311

5.7.310

GS U510, GS E501, GS Е502, GS C591, GS C5911

5.2.250

GS В527, GS В528, GS B5210, GS B523L, GS B529L

5.7.487

не менее 40%

GS B210, GS U210, GS U210CI, GS B211, GS B212, GS E212

5.2.185

GS А230

4.15.783

не менее 50%

HD 9303, HD 9305

1.35.324

не менее 70%

GS 8307, GS 8308, DRS 8308

1.8.340

DRS 8305, GS 8305, GS 8306

1.9.160

GS 6301

1.8.337

DTS-53/L, DTS-54/L

2.68.1

GS 8304

1.6.1

GS 8302

1.25.322
